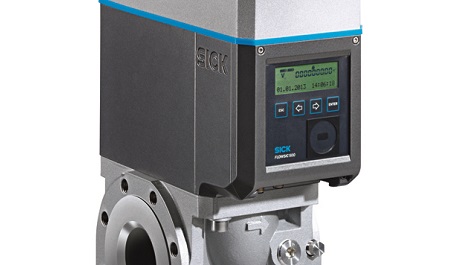

FLOWSIC500 è stato progettato per le applicazioni di misura fiscale e per l’integrazione in sistemi di misura esistenti che non presentano sufficienti tratti di tubazione rettilinei in ingresso e in uscita.
Sensori e consumo energetico
La sua compattezza deriva dall’utilizzo di sensori a ultrasuoni in titanio miniaturizzati con funzionamento ad alta frequenza. È stata, inoltre, sviluppata un’innovativa elettronica con bassa dissipazione di potenza. Ciò permette il funzionamento della batteria autonoma con un consumo di energia elettrica di soli 0,05 Watt. Grazie alla batteria integrata è possibile utilizzare FLOWSIC500 in stazioni di misura dove non è presente l’alimentazione elettrica.
Raddrizzatore di flusso
Affinché il dispositivo effettui misure accurate quando è installato sia in un lungo tratto di tubazione rettilinea sia vicino a una curva o a un tratto di tubazione con una riduzione o con una espansione, è stato brevettato un raddrizzatore di flusso che assicura una determinata riproducibilità del fluido da misurare nella sezione di misura.
Replacement on site
FLOWSIC500 è costituito da componenti rilevanti per i valori di misura, come il raddrizzatore di flusso, i sensori e l’elettronica che, alloggiati insieme in una “cartuccia”, può rimanere nell’impianto del cliente in caso di sostituzione, possono essere facilmente sostituiti dall’utilizzatore. Questo nuovo concetto di “replacement on site” consente un’interruzione del flusso di gas per un breve periodo di tempo nel caso di ri-taratura o manutenzione.
Software ed elettronica
Il misuratore è inoltre dotato di un microprocessore la cui elettronica monitora costantemente i valori di misura rispetto a dei valori teorici. Il software applicativo FLOWgate500, sviluppato per analizzare e visualizzare queste capacità diagnostiche, dispone di numerosi strumenti per la messa in servizio, la manutenzione e la ri-taratura. L’elettronica del FLOWSIC500 può operare autonomamente per oltre 5 anni con la versione a batteria e può sostituire i sistemi per la conversione dei volumi di gas. Oltre al volume operativo, FLOWSIC500 di SICK misura la pressione e la temperatura, e consente di calcolare gli standard metri cubi di gas naturale richiesti per la fatturazione all’utente finale.
Per poter soddisfare le esigenze di un’industria sempre più intelligente e interconnessa, FLOWSIC500 possiede configurazioni I/O estese, che offrono numerose possibilità di integrazione di sistema e la comunicazione dei dati.
